Programmeur USBasp 3.3v

Posted on by
Reply

La majorité des programmeurs AVR USBasp ne fonctionnent qu’en 5v. Certains permettent d’alimenter la cible en 3,3v mais les broches de programmation (MISO, MOSI, etc.) restent en 5v. Cela peut être fatal pour votre application.

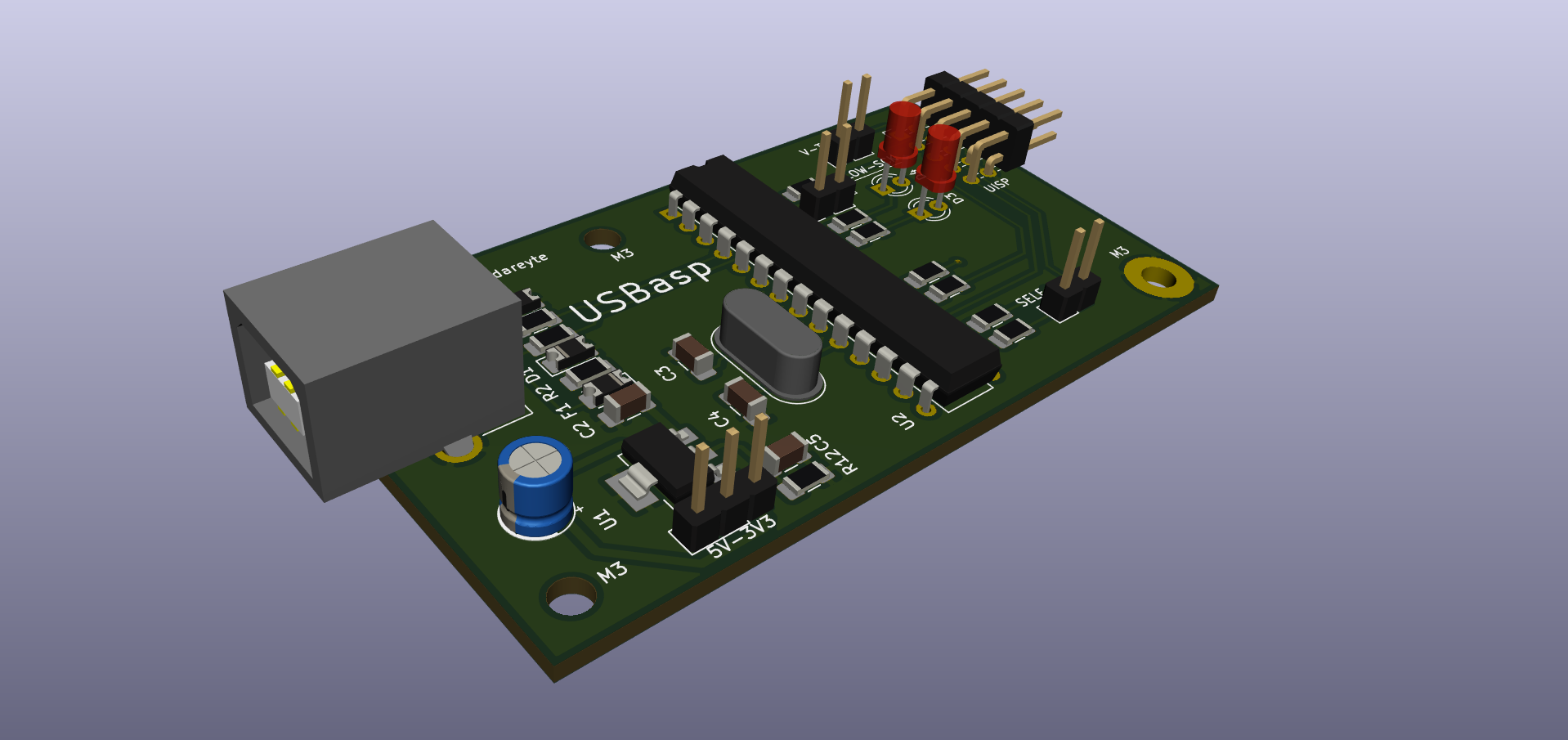

Ci dessous le schéma modifié avec un régulateur AMS1117 qui permet de basculer totalement le programmeur en 3,3v. Le schéma et le circuit imprimé sont disponibles sur github dans le dossier cad.

Pour la fabrication du circuit imprimé, j’ai fait appel aux services de la société PCBWAY. J’ai simplement envoyé les fichiers au format Gerber et les fichiers de perçage générés via KiCad.

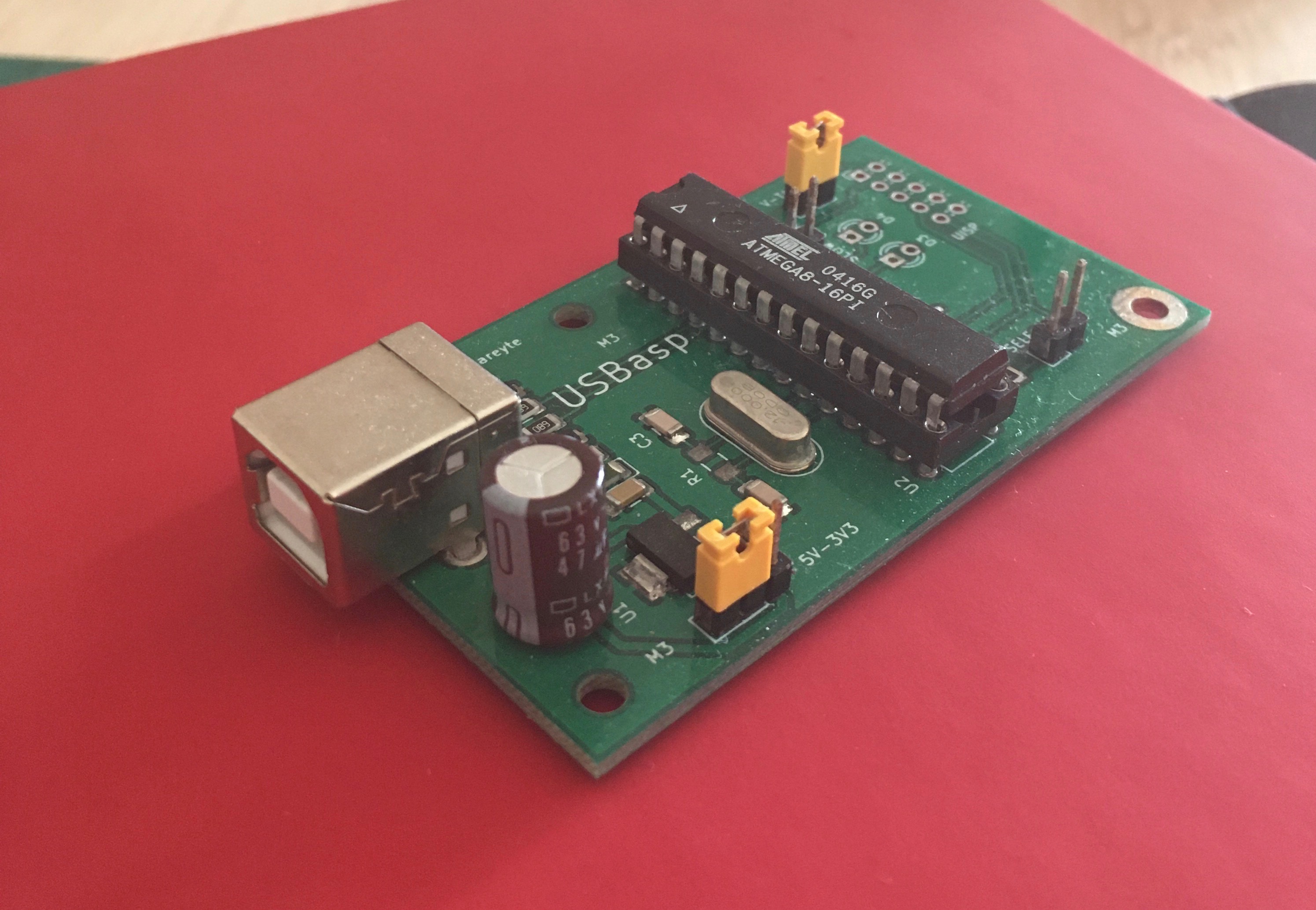

Dix jours plus tard, j’ai reçu ma commande : le résultat est très satisfaisant.

Certains clients se sont plaints de frais de douanes importants (contrairement à JLPCB qui les prend en charge). En ce qui me concerne, je n’ai payé aucun frais supplémentaire en passant par Fedex.

Liens

Programmeur AVR chinois

Posted on by
Reply

Parmi les nombreux programmeurs ISP pour AVR, on a le modèle USBasp. J’aime bien ce modèle pour sa simplicité d’utilisation. Avec avrdude, il est automatiquement détecté par son VID/PID: ça évite de chercher sur quel port il est accessible.

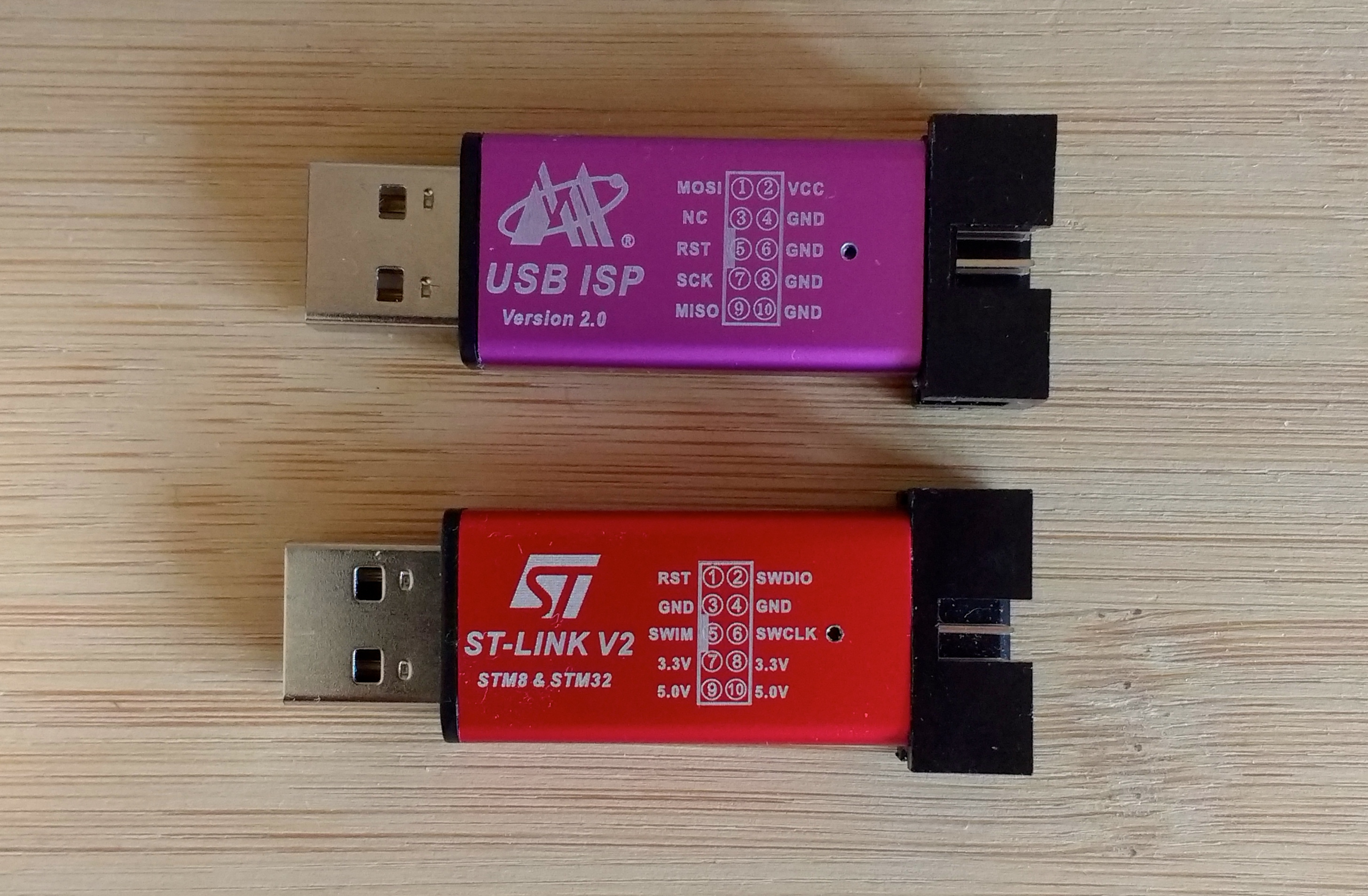

On trouve sur Ebay et les sites chinois (Banggood, AlieExpress) un programmeur pour AVR assez bien fait dans un petit boîtier aluminium (il existe également un programmeur ST-LINK dans le même format). Il ne fonctionne qu’en 5V: mais à moins de 4€, on va pas chipoter.

Cependant, contrairement à ce qu’affirment les vendeurs, il n’est pas compatible USBasp. avrdude ne le détecte pas, on obtient un message d’erreur suivant :

avrdude: error: could not find USB device with vid=0x16c0
         pid=0x5dc vendor='www.fischl.de' product='USBasp'
avrdude done.  Thank you.

En fait, il est uniquement compatible avec AVR Fighter: un logiciel chinois pour Windows.

GreenPhotons fournit un hack pour le reprogrammer avec le firmware USBasp. Malheureusement la version utilisée est assez ancienne et n’intègre pas le support TPI. C’est utile si vous voulez flasher les derniers modèles de tinyAVR.

Ce problème est maintenant résolu. La dernière version du firmware USBasp avec le hack de GreenPhotons est disponible sur github.

Bien sûr, il faut un autre programmeur pour le reprogrammer. La vie est mal faite.
