Après avoir longtemps bavé sur les monstres analogiques des années 70 et 80, j’ai décidé de tenter l’aventure du SYNTH-DIY…

Comme point de départ, je vais utiliser le schéma du synthétiseur mono-carte OneBoard Farm de Motohiko Takeda. Mais comme je veux pouvoir l’adapter à ma sauce, j’ai « éclaté » le pcb d’origine en autant de modules. Le projet final devrait comprendre:

• 1 VCO
• 1 VCF (clone  MS-20)
• 2 VCA
• 1 ADSR
• 1 LFO

Coté VCO, J’aimerais bien tester un schéma hybride à base de micro-contrôleur.

Au commencement, la carte d’alimentation…

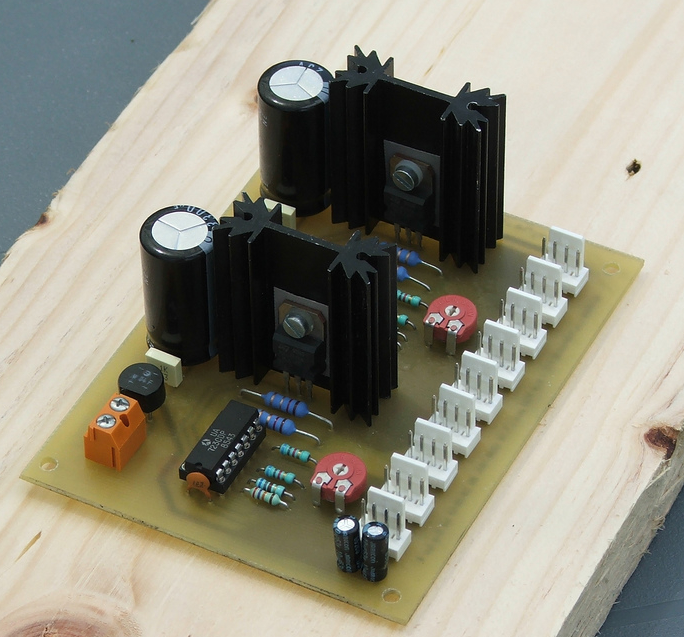

Le premier module terminé est l’alimentation. Il s’agit d’une alimentation symétrique +/-15V 2x1A à base de LM723. Ce schéma provient du fameux Formant de Colin Chapman^[1][2].Avec ça, pas de problème de fiabilité, bruit ou stabilité. Mais bon, il est carrément obsolète: ma seule excuse était d’avoir tous les composants dans les tiroirs. Si vous vous lancez dans l’aventure, préférez une alimentation à base de LM317/LM337: vous aurez les mêmes performances mais en moins compliqué;)

Pour le transfo, j’ai choisi un modèle toroïdale de 30VA. Il est un peu plus cher mais beaucoup moins bruyant que son équivalent à entrefer feuilleté. Coté distribution, la platine dispose de 9 connecteurs au pas de 2,54mm qui alimenterons les différents modules. La gravure est réalisée avec la méthode du film « PnP Blue » qui donne une qualité satisfaisante à condition d’avoir un peu de pratique.

Le dessin du PCB avec son implantation sont disponibles ici.

A suivre…
